GEO社製 Camera Video Processor (ISP) GW5シリーズ搭載

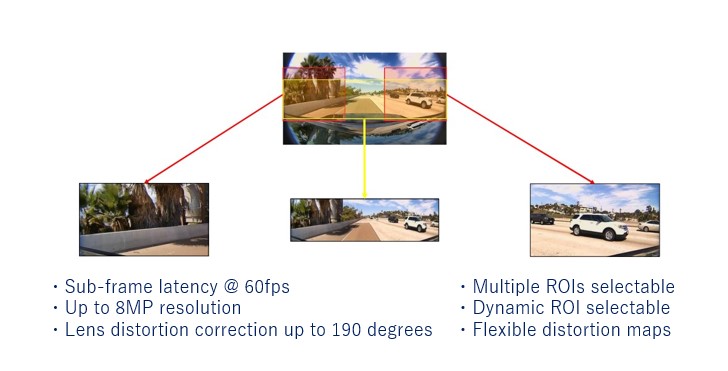

GEO社製 Camera Video Processor (ISP) GW5シリーズを搭載したボードで、GEO社の強みである強力な歪み補正や、RAW から YUV への変換などの画像処理を可能にします。GW5410、GW5310、GW5210 のいずれも搭載することができます。
株式会社ネットビジョン GEO Semiconductor社 GW5 搭載 GW5 ボード (GW5 ボード)
GEO Semiconductor社 GW5 搭載 GW5 ボードの特長
■ 概要.png)
GW5 ボードは、GEO社製 Camera Video Processor (ISP) GW5シリーズを搭載したボードで、GEO社の強みである強力な歪み補正や、RAW から YUV への変換などの画像処理を可能にします。GW5410、GW5310、GW5210 のいずれも搭載することができます。
GEO社の評価ボードとの互換性を持たせているため、GEO社純正ツールからの制御やFW更新が可能です。(FTDI社 FT4222モジュールを使用）
映像入力としては MIPI CSI-2 のほか、弊社Deserializerボードとの組み合わせにより、車載SerDes規格 FPD-Link III、GMSL、GVIF2 にも対応します。
映像出力としては MIPI とパラレルに対応しており、弊社モニターボード SVM と接続することで、HDMI と USB に出力できます。
また、2系統出力にも対応しているため、例えば RAW と YUV の両方をそれぞれ出力すること等も可能となります。
下記の構成例のようにすることで、RAWカメラの映像を YUV に変換し、USB と HDMI へ出力することができます。
■ 構成例
【RAW & YUV MIPI Virtual Channel出力】
下図は映像出力として、MIPI CSI-2 を使用した構成例です。RAW出力のカメラ映像を Deserializer 経由でGW5 ボードに入力しています。
GW5 ボードからの映像出力は Virtual Channel 0 にRAW映像を、Virtual Channel 1 に GW5 で変換処理を行ったYUV映像を重畳させたMIPI CSI-2信号となります。
SVM-06 は Virtual Channel 0 のRAW映像をUSB(UVC)出力し、Virtual Channel 1 のYUV映像をHDMI出力することが可能です。※各 Virtual Channel の出力先は自由に選択可能です。
また、2枚の SVM-06 を用いることで、RAW映像とYUV映像の両方を同時にUSB(UVC)出力させることも可能になります。
【YUV 16-bit パラレル出力】
下図は映像出力として、16-bit パラレルを使用した構成例です。RAW出力のカメラ映像を Deserializer 経由でGW5 ボードに入力しています。
GW5 ボードから出力される映像は GW5 でYUV変換したもので、16-bit パラレルバスから出力されます。
SVM-03 は入力された映像信号を、HDMI もしくは USB(UVC) のどちらかから出力することが可能です。
GEO Semiconductor社 GW5 搭載 GW5 ボードの動画
GMSL2カメラ+GEO社GW5410出力 RAW+YUV映像同時表示
5.4MP GMSL2カメラ+GEO社GW5410出力のRAW+YUV映像同時表示デモ
■ 概要
GW5 ボードは、GEO社製 Camera Video Processor (ISP) GW5シリーズを搭載したボードで、GEO社の強みである強力な歪み補正や、RAW から YUV への変換などの画像処理を可能にします。GW5410、GW5310、GW5210 のいずれも搭載することができます。
GEO社の評価ボードとの互換性を持たせているため、GEO社純正ツールからの制御やFW更新が可能です。(FTDI社 FT4222モジュールを使用）
映像入力としては MIPI CSI-2 のほか、弊社Deserializerボードとの組み合わせにより、車載SerDes規格 FPD-Link III、GMSL、GVIF2 にも対応します。
映像出力としては MIPI とパラレルに対応しており、弊社モニターボード SVM と接続することで、HDMI と USB に出力できます。
また、2系統出力にも対応しているため、例えば RAW と YUV の両方をそれぞれ出力すること等も可能となります。
下記の構成例のようにすることで、RAWカメラの映像を YUV に変換し、USB と HDMI へ出力することができます。■ 構成例
【RAW & YUV MIPI Virtual Channel出力】
下図は映像出力として、MIPI CSI-2 を使用した構成例です。RAW出力のカメラ映像を Deserializer 経由でGW5 ボードに入力しています。
GW5 ボードからの映像出力は Virtual Channel 0 にRAW映像を、Virtual Channel 1 に GW5 で変換処理を行ったYUV映像を重畳させたMIPI CSI-2信号となります。
SVM-06 は Virtual Channel 0 のRAW映像をUSB(UVC)出力し、Virtual Channel 1 のYUV映像をHDMI出力することが可能です。※各 Virtual Channel の出力先は自由に選択可能です。
また、2枚の SVM-06 を用いることで、RAW映像とYUV映像の両方を同時にUSB(UVC)出力させることも可能になります。
【YUV 16-bit パラレル出力】
下図は映像出力として、16-bit パラレルを使用した構成例です。RAW出力のカメラ映像を Deserializer 経由でGW5 ボードに入力しています。
GW5 ボードから出力される映像は GW5 でYUV変換したもので、16-bit パラレルバスから出力されます。
SVM-03 は入力された映像信号を、HDMI もしくは USB(UVC) のどちらかから出力することが可能です。
GEO Semiconductor社 GW5 搭載 GW5 ボードの動画
GMSL2カメラ+GEO社GW5410出力 RAW+YUV映像同時表示
5.4MP GMSL2カメラ+GEO社GW5410出力のRAW+YUV映像同時表示デモ
GEO Semiconductor社 GW5 搭載 GW5 ボードの資料ダウンロード
Contact GEO Semiconductor社 GW5 搭載 GW5 ボードに関するお問い合わせ
