マイクロ波信号発生器の出力周波数は 9 kHz から 13.6/20 GHz まで、AM & FM & PM 変調、パルス変調、パルスシーケンス発生、電力計コントロールなどの機能をサポート
コミュニケーション、宇宙航空、国防および他の分野のために設計されて、R&Dや生産など様々な用途に対応します。
ウェーブクレスト株式会社 RF信号発生器 9kHz~最大20GHz Siglent SSG5000Aシリーズ (SSG5083A / SSG5085A)
RF信号発生器 9kHz~最大20GHz Siglent SSG5000Aシリーズ の特長
RF信号発生器 SSG5000Aシリーズ 製品紹介
- 衛星通信、レーダー、最新の移動体通信システムは、マイクロ波帯の周波数で動作しています。設計エンジニアは、この分野の開発作業において、多くの課題に対処しなければなりません。これらを克服するためには、高性能な測定技術が必要です。SIGLENT は、新たに 26.5GHz までの X バンドおよび K バンド測定に対応した測定器を発表しました。この2つの測定器は強力なチームを形成し、問題の迅速な発見と解決に貢献します。その結果、エンジニアリング作業を時間内に終わらせることができるのです。
-
- 新製品のRF/MW信号発生器SSG5000Aは、最大20GHzまでのクリーンな正弦波を出力することが可能です。スペクトル純度、-120dBc/Hzの低位相雑音、パワー制御により、レーダー、量子物理学、RF部品検証など多くのアプリケーションで高周波LOとして使用することが可能です。また、SSG5000AをLO源として、SIGLENT SSG5000X-Vベクトル信号発生器をベースバンド発生器として組み合わせることで、通信モジュールのテストも可能です。SSG5000Aは、周波数掃引とレベル掃引の両方の機能を備えており、より高速なテストが可能です。パルス信号の生成も標準装備されており、サードパーティ製の一般的なUSBパワーセンサを制御してケーブル損失を補償した電源供給が可能です。
-
RF信号発生器 SSG5000Aシリーズ 主な機能
- ●最大周波数：13.6 GHz / 20 GHz
- ●周波数設定分解能：0.001 Hz
- ●レベル設定範囲：-130 dBm ~ 25 dBm
- ●位相雑音：-120 dBc / Hz @ 1 GHz、20 kHzオフセット（typ.）
- ●レベル誤差 ≤ 0.7 dB (typ.)
- ●AM、FM、PMのアナログ変調を内部、外部、Int+Extのソースで提供
- ●シングルパルス，ダブルパルス，パルス列発生器 (オプション)
幅広いアプリケーションに対応
SSG5083A/SSG5085A マイクロ波信号発生器の出力周波数は 9 kHz から 13.6/20 GHz まで、AM & FM & PM 変調、パルス変調、パルスシーケンス発生、電力計コントロールなどの機能をサポートします。標準的な OCXO 基準ハードウェアモジュールにより、高精度、高安定性の信号出力を保証します。それはコミュニケーション、宇宙航空、国防および他の分野のために設計されています。また、R&Dや生産など様々な用途に対応します。
パルスジェネレータ
標準的なパルスジェネレーター機能で、最小パルス幅は20ns。オプションのパルス列発生機能は、複雑なパルスシーンをシミュレートでき、パルス数は1～2047です。

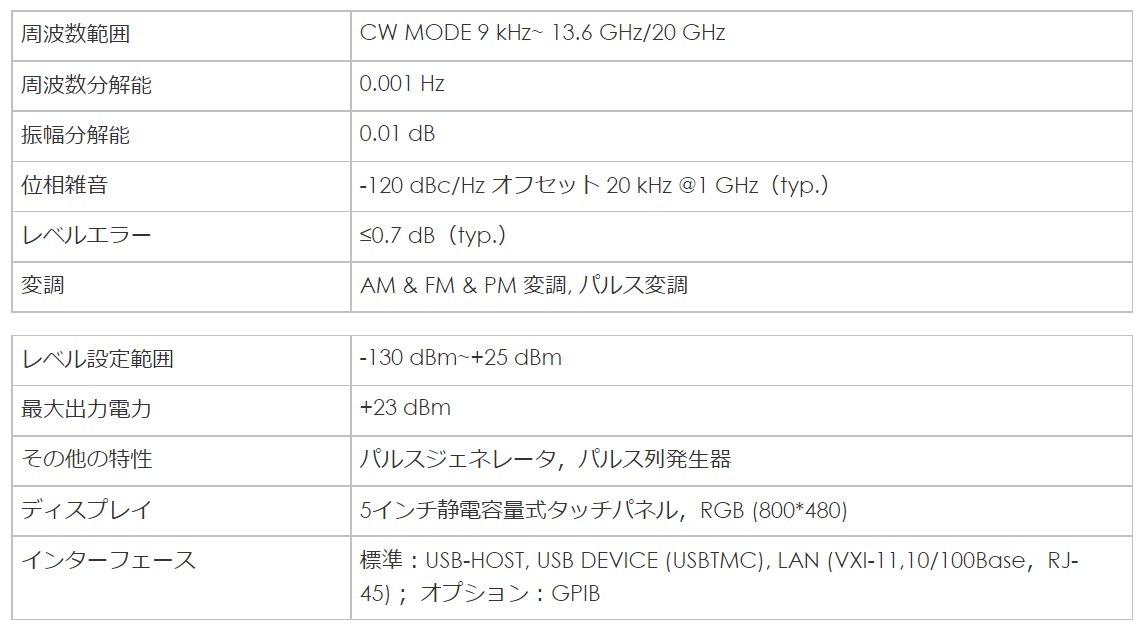

SSG5000Aシリーズ RF信号発生器 仕様
SSG5000Aシリーズ RF信号発生器 ラインアップ
.jpg)
RF信号発生器 9kHz~最大20GHz Siglent SSG5000Aシリーズ の動画
RF信号発生器 SSG5000Aシリーズ 製品紹介
RF信号発生器 SSG5000Aシリーズ 製品紹介
- 衛星通信、レーダー、最新の移動体通信システムは、マイクロ波帯の周波数で動作しています。設計エンジニアは、この分野の開発作業において、多くの課題に対処しなければなりません。これらを克服するためには、高性能な測定技術が必要です。SIGLENT は、新たに 26.5GHz までの X バンドおよび K バンド測定に対応した測定器を発表しました。この2つの測定器は強力なチームを形成し、問題の迅速な発見と解決に貢献します。その結果、エンジニアリング作業を時間内に終わらせることができるのです。
- 新製品のRF/MW信号発生器SSG5000Aは、最大20GHzまでのクリーンな正弦波を出力することが可能です。スペクトル純度、-120dBc/Hzの低位相雑音、パワー制御により、レーダー、量子物理学、RF部品検証など多くのアプリケーションで高周波LOとして使用することが可能です。また、SSG5000AをLO源として、SIGLENT SSG5000X-Vベクトル信号発生器をベースバンド発生器として組み合わせることで、通信モジュールのテストも可能です。SSG5000Aは、周波数掃引とレベル掃引の両方の機能を備えており、より高速なテストが可能です。パルス信号の生成も標準装備されており、サードパーティ製の一般的なUSBパワーセンサを制御してケーブル損失を補償した電源供給が可能です。
RF信号発生器 SSG5000Aシリーズ 主な機能
- ●最大周波数：13.6 GHz / 20 GHz
- ●周波数設定分解能：0.001 Hz
- ●レベル設定範囲：-130 dBm ~ 25 dBm
- ●位相雑音：-120 dBc / Hz @ 1 GHz、20 kHzオフセット（typ.）
- ●レベル誤差 ≤ 0.7 dB (typ.)
- ●AM、FM、PMのアナログ変調を内部、外部、Int+Extのソースで提供
- ●シングルパルス，ダブルパルス，パルス列発生器 (オプション)
幅広いアプリケーションに対応
SSG5083A/SSG5085A マイクロ波信号発生器の出力周波数は 9 kHz から 13.6/20 GHz まで、AM & FM & PM 変調、パルス変調、パルスシーケンス発生、電力計コントロールなどの機能をサポートします。標準的な OCXO 基準ハードウェアモジュールにより、高精度、高安定性の信号出力を保証します。それはコミュニケーション、宇宙航空、国防および他の分野のために設計されています。また、R&Dや生産など様々な用途に対応します。
パルスジェネレータ
標準的なパルスジェネレーター機能で、最小パルス幅は20ns。オプションのパルス列発生機能は、複雑なパルスシーンをシミュレートでき、パルス数は1～2047です。
SSG5000Aシリーズ RF信号発生器 仕様
SSG5000Aシリーズ RF信号発生器 ラインアップ
RF信号発生器 9kHz~最大20GHz Siglent SSG5000Aシリーズ の動画
RF信号発生器 SSG5000Aシリーズ 製品紹介
RF信号発生器 9kHz~最大20GHz Siglent SSG5000Aシリーズ の資料ダウンロード
Contact RF信号発生器 9kHz~最大20GHz Siglent SSG5000Aシリーズ に関するお問い合わせ
