感圧測定システム・感圧センサ

人の感覚も可視化へ、製造現場の改善に。　　※ソフトウェアバージョンアップで出力値の換算値[N]表示が可能になりました。

感圧測定システムは感圧センサによる圧力の変化を容易にリアルタイムで検出できます。データをタブレット端末等に転送し、専用アプリケーションで簡単に記録や編集ができます。感圧センサは8個まで接続･交換が可能で、弊社の感圧センサユニットに対応します。

製品名: 感圧測定システム・感圧センサ

型番: KS-SYS2Aシリーズ、CKSシリーズ

価格: お問い合わせください

発売日: 発売中

お問い合わせはこちら

感圧測定システム・感圧センサの特長

製品説明

感圧測定システムとは

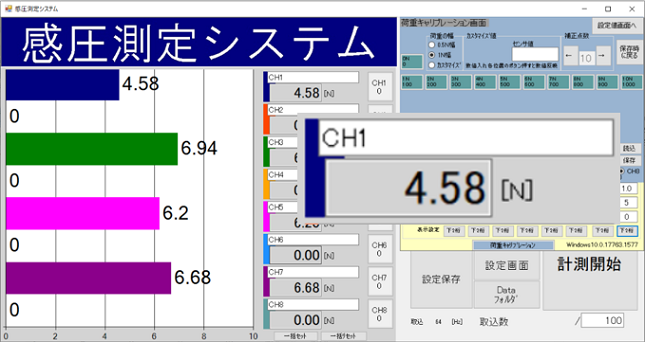

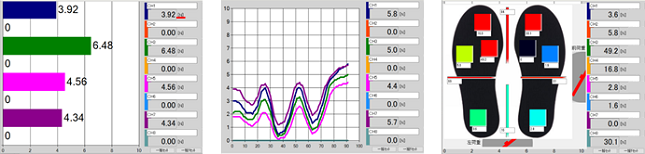

自社開発の感圧センサを使用したシステムで、圧力変化を容易にリアルタイムで検出できます。センサ部で検知したデータは送信モジュールからパソコンへ転送し、専用アプリケーションにより記録や編集することが可能です。アプリケーションでは圧力変化を波形で認識できる「折れ線モード」や圧力の強弱を判別しやすい「棒グラフモード」など9種類の中から用途に合わせて選択可能です。さらに、アプリケーション上で換算値[N]表示することができるため、出力値を荷重値変化としてとらえることができます。

感圧センサとは

特殊導電部材（ゴム・フィルム）と電極で構成され、押し圧に応じて検出部と電極の接触面積が増減することにより電気抵抗が変化し力の大小を見える化します。

＜検出原理＞

■力に応じて導電部材と電極の接触面積が増減	■力の変化を抵抗変化として検出

微圧センサユニット（CKS10L-F/CKS18L-F）

CKS10L-F/CKS18L-Fは、当社ラインアップ中で最も微圧で反応するセンサです。

厚みはわずか0.17mmを実現しました。また、曲面部にも使用可能です。

CKS18L-Fは約2gの微圧から反応します。

・約2ｇから反応　　　　　　　　・曲面部にも貼り付け可　　　　　・非接触のわずかな圧力変化にも

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　高感度で反応

製品ラインナップ

＜感圧測定システムスターターキット＞

品番	付属センサユニット	同梱品
KS-SYS2A-1	CKS10M-S	・送信モジュール×1 ・感圧センサユニット×8 ・抵抗調整キット×1 ・アプリケーションソフト(DVD)×1 ・キャリングケース×1 ・USBケーブル(1.0m)×1ャリングケ・キャリングケー
KS-SYS2A-2	CKS10L-R
KS-SYS2A-3	CKS35H-S
KS-SYS2A-4	CKS-RA300M
KS-SYS2A-5	CKS18L-F
KS-SYS2A-6	CKS10L-F

＜感圧センサユニット＞

品番	検出部寸法	使用可能範囲	主な特徴	ケーブル長
CKS10M-S	Ф10mm	5N～30N	小型､軽量､中荷重	1.0m
CKS10L-R	Ф10mm	0.5N～8N	小型､軽量､ゴム
CKS35H-S	Ф35mm	30N～500N	大径､大荷重
CKS-RA300M	120×10mm	5N～300N	矩形タイプ､切断可､　　　曲面貼り可 ※1
CKS18L-F	Ф18mm	0.2N～6N	微圧タイプ､極薄0.17mm曲面貼り可※1
CKS10L-F	Ф10ｍｍ	0.2N～6N	小型､微圧タイプ
